在许多汽车电子的拆解图里，我们的眼光总是停留在MCU、驱动芯片、MOS管这些“大件” 。但现实上，真正影响电路能不可稳固上车、通过EMC测试的，往往是一些看似“无足轻重”的无源器件 。
共模电感（Common Mode Choke），就是这样一个典典范子 。
一、什么是共模电感？为什么它在汽车里必不可少？
在车载信号链路（USB、CAN、MOST、LVDS摄像头）中，高速数据必需面临共模滋扰和电磁辐射 。若是没有有用抑制，整车在EMC测试中就会“翻车”，严重的还会导致信号失真、摄像头黑屏、灯控失灵 。
共模电感的作用：
在100MHz宽频规模内提供共模高阻抗，抑制共模噪声” 。（由于现实上EMC共模噪声更多在100MHz以下）；
坚持差模信号（数据自己）完整性，不影响传输速率；3. 知足车规AEC-Q200的可靠性标准（耐高温、振动、湿度） 。
二、国产代表：AG公司/KOHER BCMA3225 系列

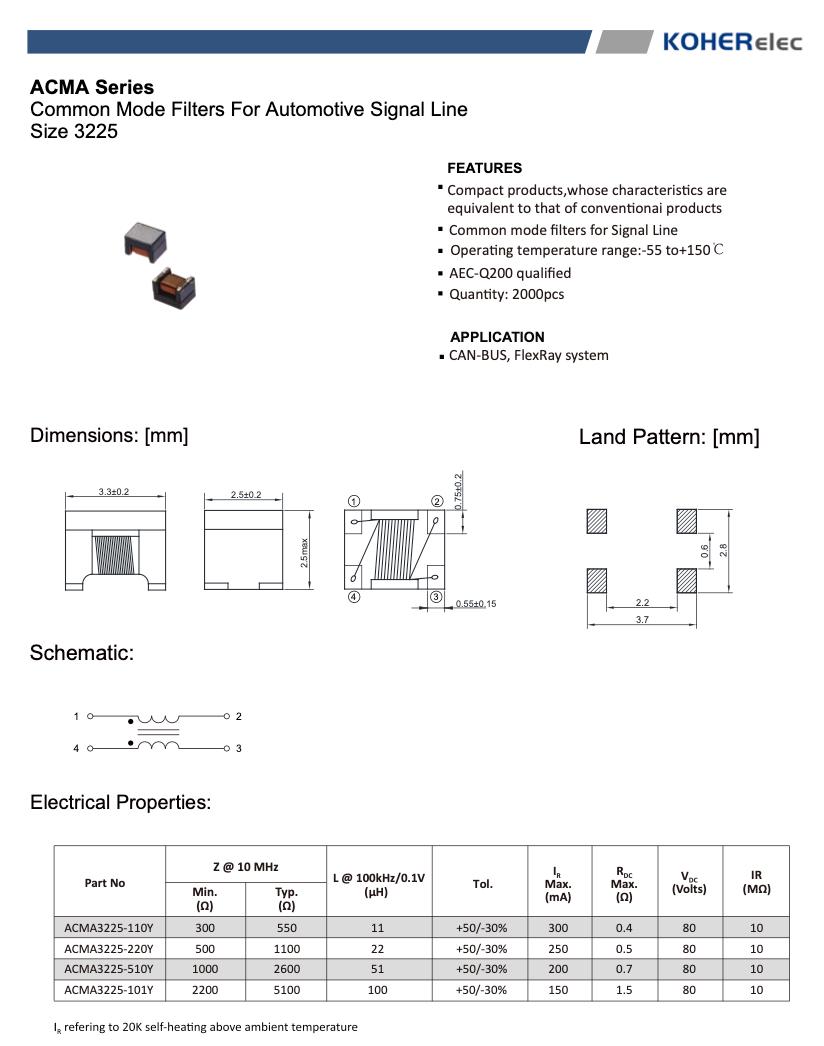

在小米SU7大灯控制器的我们推荐的国产替换计划里，就能看到 AG公司 ACMA3225-510Y（即BCMA3225系列） 的身影 。
这意味着，BCMA3225 完全可以替换村田、TDK的车规共模电感，并且已经在大灯控制器、USB接口、车载摄像头供电�？橹兄鸩搅坎� 。
三、它在大灯控制器里的真实角色
在大灯控制器中，MCU认真逻辑，LED Driver认真调光，MOS管认真功率 。而BCMA3225共模电感的事情看似简朴：
? 串联在信号线，对差模信号“透明”；? 对共模噪声形成高阻抗屏障，让大灯控制器顺遂通过CISPR 25等EMC标准；? 把整车厂最头疼的“EMI超标返工”危害降到最低 。
一句话总结：
没有它，整个大灯控制器可能都过不了EMC；有了它，国产计划才华顺遂上车 。
四、国产替换的意义
已往，车规共模电感恒久由村田、TDK等日系大厂垄断 。国产厂商常被忽视 。
但现在：
? KOHER BCMA3225 已量产供货，笼罩USB、MOST、CAN、LVDS等车载接口；? 与纳芯微的CAN收发器、固锝的功率器件一起，形成完整的国产信号链生态；? 在新能源车的“照明系统”和“车载信息娱乐”中，逐渐成为标准选型 。
